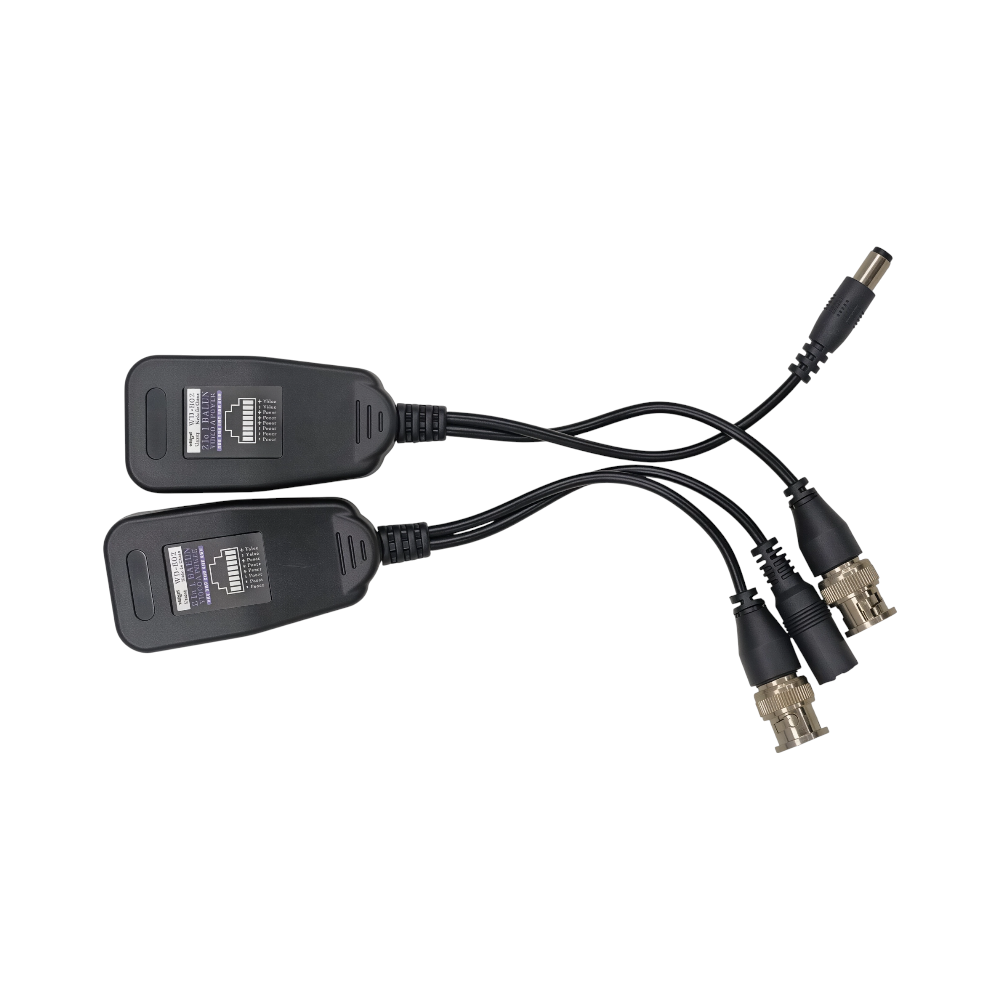

زوج بالون فيديو وطاقة سلبي NTM-1012 — نقل إشارة HD‑CVI/TVI/AHD حتى 200 متر
زوج بالون فيديو وطاقة سلبي (Passive) موديل NTM‑1012 مصمم لتبسيط وتمديد توصيل كاميرات المراقبة التناظرية عالية الدقة. يتيح حلّ NTM‑1012 نقل إشارة الفيديو وإمداد الطاقة عبر كابل متحد الزوج (UTP/CAT5e/CAT6) لمسافات تصل إلى 200 متر، ما يقلل من حاجة استخدام كابلات RG59 طويلة ومكلفة.
المزايا الرئيسية
- نقل إشارة فيديو عالية الدقة (HD‑CVI / TVI / AHD) مع إمكانية التوافق مع إشارات CVBS التقليدية.
- إمكانية تمرير إمداد الطاقة مع إشارة الفيديو عبر كابل واحد (تجهيز Plug & Play).
- تصميم سلبي لا يحتاج إلى مصدر طاقة خارجي.
- يدعم تمديد الإشارة حتى 200 متر عند استخدام كابل UTP/CAT5e أو CAT6 بجودة مناسبة.
- يوفر حلّاً اقتصادياً وبسيطاً للتركيبات الجديدة أو لتحديث التمديدات القائمة.
الاستخدامات النموذجية
- وصل كاميرات المراقبة التناظرية عالية الدقة إلى مسجلات DVR أو محولات الفيديو.
- تمديد مسافات الكابلات في مشاريع المراقبة للمنازل، المكاتب، والمتاجر الصغيرة والمتوسطة.
- حالات تحتاج تقليل الكابلات والصيانة بتكلفة منخفضة.
المواصفات الأساسية
- الموديل: NTM‑1012
- النوع: زوج بالون فيديو + طاقة (Passive)
- دعم الإشارات: HD‑CVI / TVI / AHD (وقابل للتوافق مع CVBS)
- أقصى مسافة نقل: حتى 200 متر عبر كابل UTP/CAT5e أو CAT6 (تعتمد المسافة الفعلية على جودة الكابل ونوع الكاميرا)
- لا يحتاج طاقة خارجية (Passive)
تعليمات التركيب السريعة
- وصل طرف الـTX من الزوج بجانب الكاميرا: قم بتوصيل الموصلات الخاصة بالفيديو والطاقة إلى مخرجات الكاميرا.
- مرّر كابل UTP/CAT5e (أو CAT6) بين الموقعين.
- عند طرف الاستقبال (قبل الـDVR أو مصدر الطاقة)، ركب الطرف المقابل (RX) وفصّل الأسلاك إلى مدخل الفيديو وموصلات الطاقة الخاصة بمصدر التغذية أو الـDVR.
- تحقق من قطبية الطاقة وسلامة التوصيلات قبل التشغيل.
ملاحظة: كون الجهاز سلبيّاً، قد يؤثر انخفاض الجهد (voltage drop) على تشغيل الكاميرات عند المسافات الطويلة؛ تأكد من استخدام مصدر طاقة مناسب أو تركيب مزود طاقة محلي عند الحاجة.
ملاحظات مهمة
- لا يختص بالأجهزة الرقمية (IP) — مخصّص لأنظمة المراقبة التناظرية عالية الدقة.
- يعتمد الأداء على نوع وجودة كابل UTP وحالة التوصيل؛ استخدم كابلات جيدة ونقاط توصيل محكمة للحصول على أفضل أداء.
- تأكد من توافق جهد وكثافة التيار لمصدر الطاقة مع متطلبات الكاميرا (مثلاً 12V DC في معظم الكاميرات التناظرية).
محتويات العبوة (مقترح)
- زوج بالون فيديو وطاقة NTM‑1012 (TX/RX)
- دليل تركيب مختصر
